Hier nun mal mehr Infos zum TOA- Blitzortungssystem

Das TOA-Blitzortungssystem (Time of Arrival Lightning Detection and Lightning Location Network) ist ein Netzwerk von Teilnehmern, die mit Ihren TOA-Geräten die Entladungs-Signale der Blitze empfangen und an TOA senden. (Weitere Infos hier).

Da dieses System nicht nur Blitzsignale empfängt, sondern auch andere “Störsignale”, wie zum Beispiel: Monitore, Trafos, etc., muß deshalb die Antennenelektronik optimal angepasst werden.

Hier ein paar Fotos von dem TOA-Blitzortungssystem:

Ferritantennen_PCB_5_7_klein

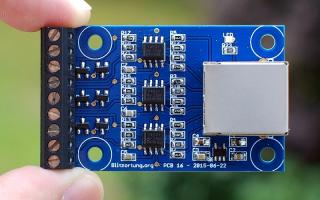

TOA Anntennen-Einheit mit Ferritantennen und Vorverstärker

PCB_6_7_small

TOA Auswerteplatine

VT100_small

GPS-Maus

Mit freundlicher Genehmigung von Egon Wanke, der Betreiber von www.blitzortung.org

Wappen von Nettetal

Direkt zum Wetter

Hinweis!

Wetterlinks

Und hier seht Ihr den Aufbau meiner Anlage

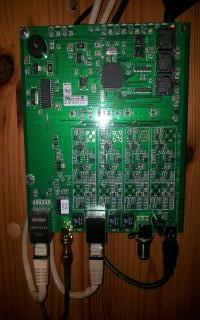

TOA-RED-Auswerteinheit (Klick zum Video)

TOA Auswerteplatine (am PC-Tisch montiert)

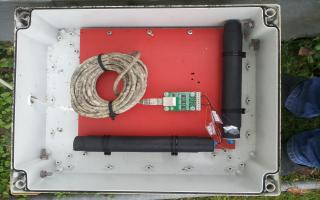

TOA-Antenne (Innen) (Klick zum Video)

TOA Anntennen-Einheit mit Ferritantennen und Vorverstärker (Draußen montiert)

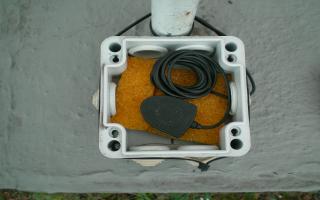

TOA-GPS (Innen) (Klick zum Video)

GPS-Maus

Und so sieht es draußen im Fertigzustand aus:

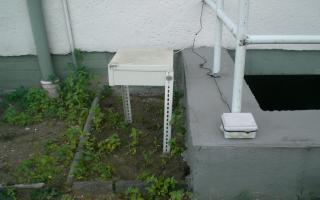

TOA-RED-Anlage-Draussen

Antennengehäuse

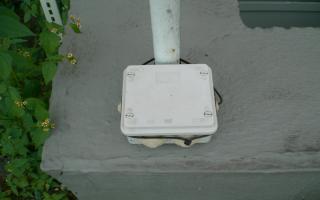

TOA-GPS (Außen) (Klick zum Video)

GPS-Dose

RED-Tracker von “Blitzorung.org”. (Separates Fenster, Aktualisieren “F5” drücken.)

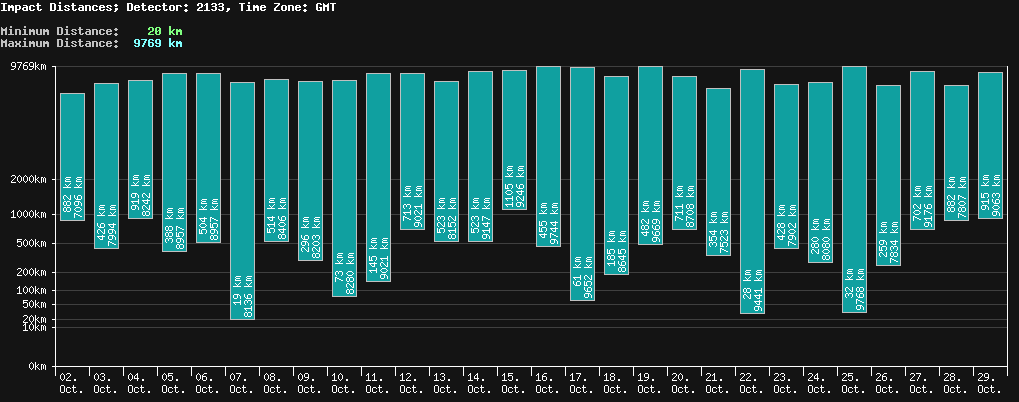

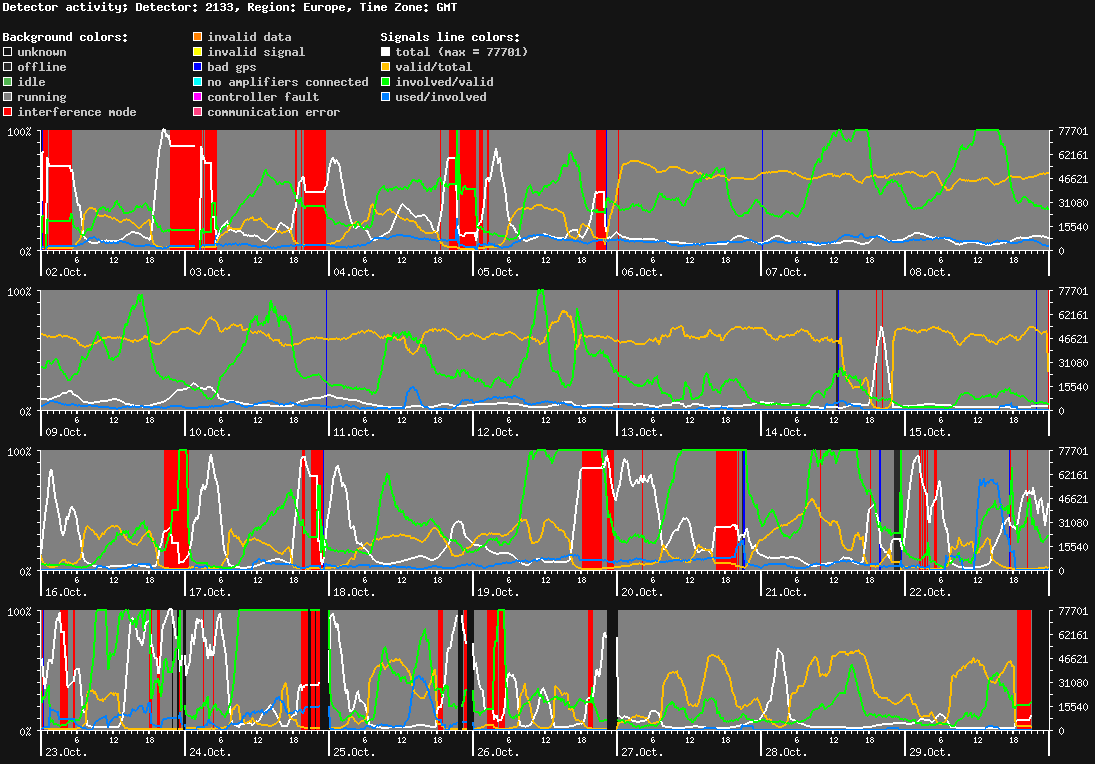

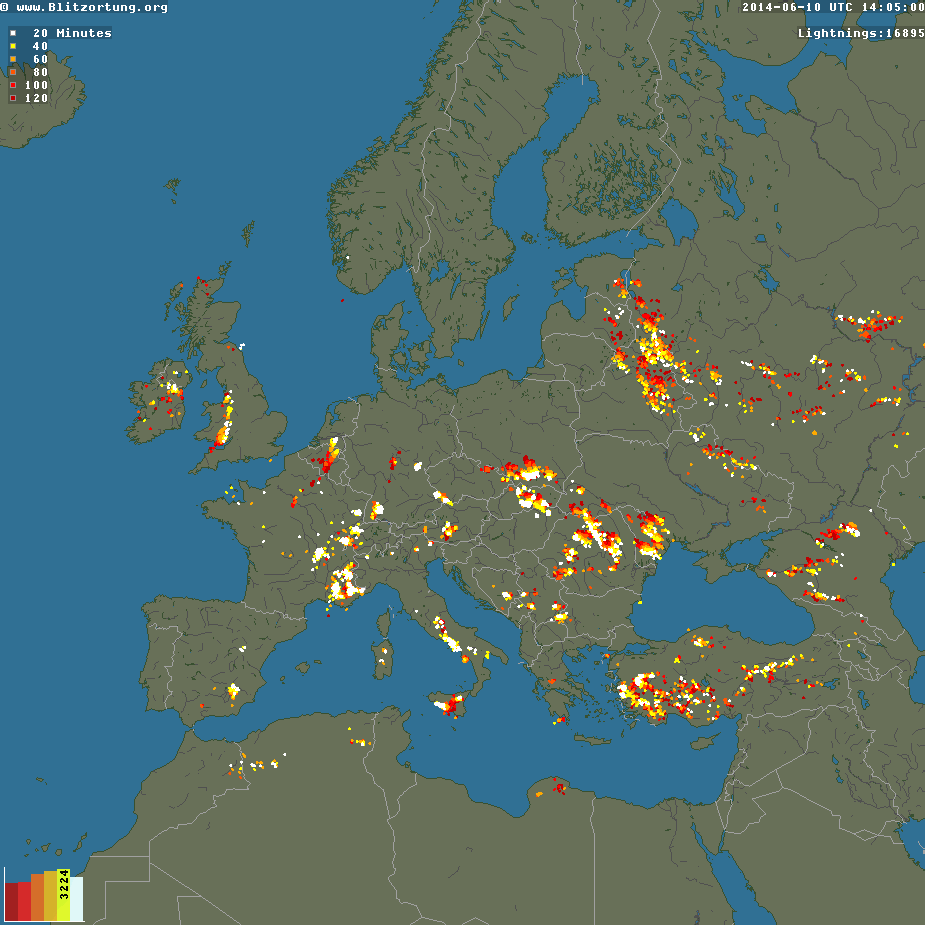

Hier ist mal mein persönliches Empfangsresultat meiner TOA-Anlage zu sehen (Screenshot):

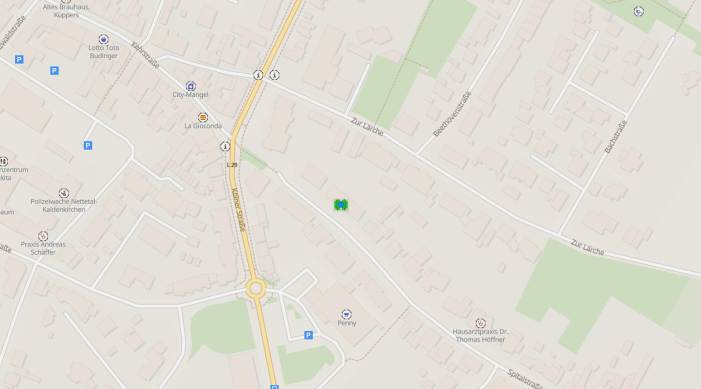

RED-Tracker der ToA-Station: Nettetal - Kaldenkirchen:

Aktualisierung: Jede Minute.

oder die “F5” - Taste drücken.

Screenshot

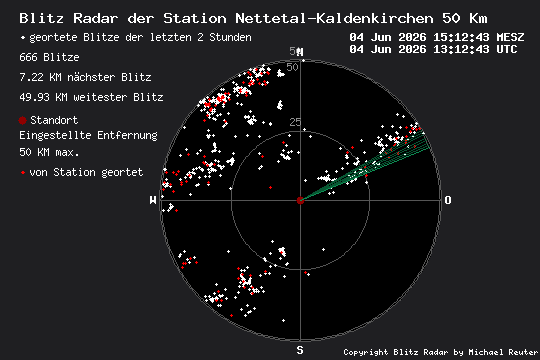

Und hier ist mal ein Screenshot von der TOA-Blitzortungsrangliste und dem Blitzradar.

Screenshot

Tabelle
TOA-Blitzortung

Screenshot

Bei klick hier: Blitze-Kaldenkirchen

Screenshot

My-Blitzortung
My-Blitzortung

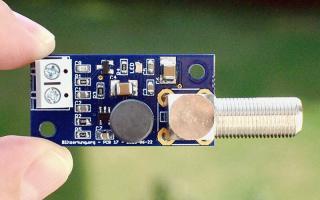

Meine TOA - Station ist eine RED-Version. Sie besteht aus einem Controller Rev 10.3 (PCB-Id 1) mit Routeranschluß der sogenannten Auswerteeinheit und einer Verstärker-Platine  PCB 12.3 und einem GPS - Empfänger Mediatek.

Screenshot

ToA-Blitzortung

MyBlitzortung

Blitzortung-FAQ

Die Wetterstation Nettetal-Kaldenkirchen ist Mitglied bei:

Blitzortung

Das Projekt und die Stationstechnik:

 "Blitzortung.org" ist ein privates Netzwerk zur Ortung elektromagnetischer Signalquellen in der Atmosphäre mit Hilfe von VLF Empfängern. Die Signalquellen sind in der Regel Gewitterblitze. Die Abkürzung VLF (Very Low Frequency) bezeichnet den Frequenzbereich von 3 bis 30 kHz.

Die Empfangsstationen zeichnen etwa 200 bis 400 Mikrosekunden der Signale mit einer Abtastrate von über 350 kHz auf. Mit Hilfe von GPS Empfängern werden die Signale mikrosekundengenau registriert und über das Internet zum Server von www.blitzortung.org gesendet. Aus diesen extrem genauen Signalaufzeichnungen und den geographischen Koordinaten der Stationsstandorte werden auf diesem zentralen Server die Positionen der Blitzentladungen berechnet."(Quelle Blitzortung.org).Derzeit nehmen ca.400 Stationen aus Europa teil.

Die Wetterstation Nettetal-Kaldenkirchen ortet seit dem 29.11.2011. Die empfangenen Signale werden live an Blitzortung.org gesendet, wo mit Hilfe der anderen Stationen Position und Zeitpunkt der Blitze ermittelt werden. Allerdings rührt nicht jedes Signal aus einem Blitz, auch wird nicht jeder Blitz registriert. Zudem müssen mindestens 8 Stationen das Signal eines Blitzes empfangen, damit daraus die Position berechnet wird.

Hat die Wetterstation Nettetal-Kaldenkirchen bei einer Ortung mit mindestens 8 Stationen teilgenommen, so wird dies als "eigener" Blitz gewertet.

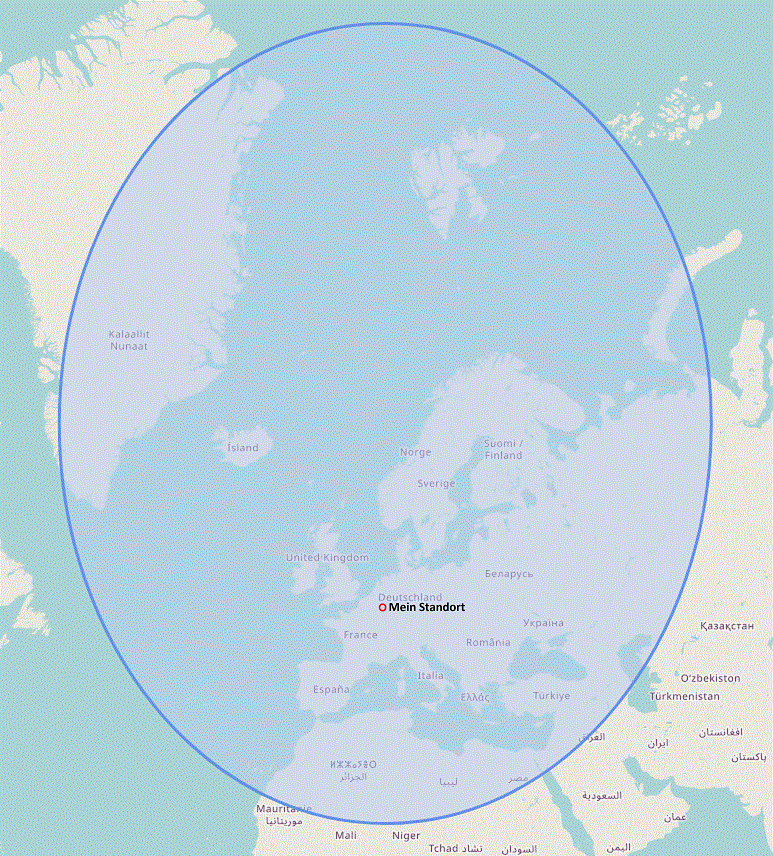

Mein Blitzortungsempfänger ist eine Vorgängermodellreihe und heißt PCB 6 Version 5 seriell. Dieser wird aber noch lange von www.Blitzortung.org unterstützt und ist noch aktuell. Aufgrund der Lage und der Technik, kann es so vorkommen, dass ein näherer Blitz von der eigenen Station nicht geortet wird, während weiter entferntere Blitzentladungen aber registriert werden.
